一、系统概述
在经济飞速发展的中国,在我们高楼耸立的大都市,在大厦、宾馆、酒店、银行、商场、写字楼,自动门已经是随处可见。自动门不但能给我们带来人员进出方便、节约能源、防风、防尘、降低噪音等好处,更令我们的大门增添了不少高贵典雅的气息。
自动门在国外早已得到普遍应用,在我国也逐步得到大家的认同,中国已经迎来了自动门发展的黄金时期。2003年德国奥帝自动门产品在中国市场异军突起,以其优异的性能及良好的厂家技术支持,迅速占领了广大的市场,成为中国自动门行业的一支新兴力量。奥帝自动门这一品牌也逐步被我国广大的用户、工程商、代理商所认可。

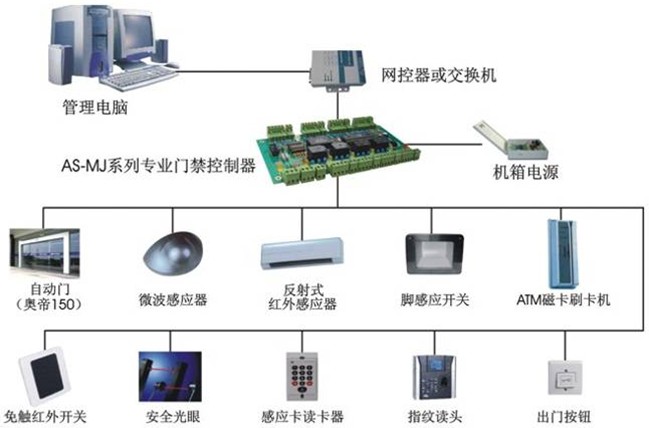

随着大众对自动门功能性要求的不断提高,不仅要求自动门要有微波感应开门的功能,还要有智能控制、进出管控、记录查询等功能。智能自动门系统指的就是能够满足以上功能性要求的门控系统,智能自动门系统是自动门系统和门禁系统的有机系统集成,通过门禁系统的控制,可做到有效时间段内的微波感应开门或感应卡、指纹等方式的授权开门,如有些客户要求白天微波感应器开门,只要人走进微波感应的范围内,门即打开,晚上一定要刷卡或按指纹开门,而且高档的智能自动门系统还可做到开门方式的自动切换、报警管理和视频照相录像管理等。

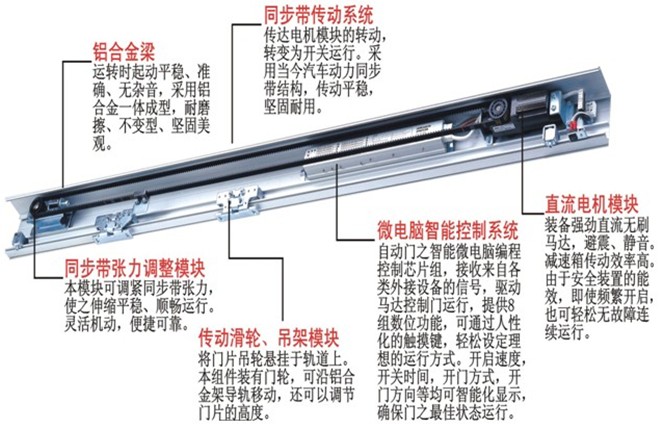

系统产品部件
|
产品特性
|
智能控制器
|
接收来自各类外接设备(如微波感应器、全开/半开五相开关、免触红外开关、遥控控制器、安全电眼、指纹门禁(考勤)机、感应卡门禁(考勤)机、磁卡刷卡机、专业门禁控制器等)的信号,并驱动马达,控制门体按照合适的方式运动。自动检测门的重量、宽度,使门保持在最佳运行状态。新增内置两组辅助光线传感器接口、辅助功能接口,进一步提高产品的安全性和多功能性。
|
直流无刷电机(马达)及变速器装置
|
采用体积小、功率大的直流无碳刷马达,配合传动效率高、噪音小的高速齿轮箱系统减速,然后驱动皮带。内部有安全装置,即使频繁开闭,也可长期无故障运行。电机传动皮带轮金属制造,免修理。省电、高扭力、连续使用不发热。
|
皮带
|
高效同步齿型带,防止打滑,保证平稳运行。将电动机模块的转动转变为往复运动。采用特殊材料工艺的齿形皮带,伸缩性小,不受温度影响,传递效率高,所以不用因皮带伸缩做调整。
|
吊架组
|
用于门体吊挂。本模块上装有吊轮,用于运动门扇的悬挂,在铝合金梁的导轨上移动,安全可靠,最大可承载150公斤重量的门体。本模块采用新材料制成,确保长寿命。每个吊架均可独立实现±3毫米高度的调节,进一步简化安装。
|
铝合金梁
|
铝合金梁采用高强度、耐磨铝材制成,承重不变型。
|
张紧轮
|
皮带挂在张紧轮模块上,该模块设有调节皮带张力的组件。
|
止位夹
|
本组件采用优质钢材,用于限定门净开宽度;止位夹上装有橡胶垫片,用于缓减吊架的撞击。
|
技术指标
|
单扇门
|
双扇门
|
门扇重量
|
150kg以下
|
150kg以下×2
|
门扇宽度
|
700~1300mm
|
600~1250mm
|
控制器
|
8位元微电脑处理控制器
|
|
马达
|
直流24V55W无碳刷马达
|
|
开门速度
|
150~500mm/秒(可调整)
|
150~450mm/秒(可调整)
|
关门速度
|
100~450mm/秒(可调整)
|
100~430mm/秒(可调整)
|
慢行速度
|
30~50mm/秒(可调整)
|
30~50mm/秒(可调整)
|
开门保持时间
|
开门静止后0.5~10秒的范围内(可调)
|
|
手动开启力
|
最大3.5kg
|
|
电源电压
|
AC200-250V 50/60Hz
|
|
工作环境温度
|
-20℃~+50℃
|
|
安全功能
|
开闭时遇到障碍物可立即开启(碰到障碍物时门会自动反弹,避免夹人事件和机器部件的损坏)
|
|
基本动作
|
|
|
选配件
|
微波感应器、全开/半开五相开关、免触红外感应开关、遥控控制器、电控锁、安全电眼、指纹门禁(考勤)机、感应卡门禁(考勤)机、磁卡刷卡机、专业门禁控制器门禁等。
|
智能自动门系统中门禁系统组件产品(如指纹、感应ID/IC卡门禁机,自动门电插锁,门禁专用电源,开门按钮,ATM磁卡刷卡机,网控器,无线门铃等)的介绍详见产品中心内的内容。
自动门适合于宾馆、酒店、银行、写字楼、厂矿企事业单位、医院、商店等,应用非常广泛。使用自动门,可以节约空调能源、降低噪音、防风、防尘,同时可以使我们的出入口显得庄重高档。
自动门根据使用的场合及功能的不同可分为自动平移门、自动平开门、自动旋转门、自动圆弧门、自动折叠门等,其中平开门用的场合较少,旋转门由于昂贵而且非常庞大,一般只用于有需要的高档宾馆,自动平移门使用得最广泛,大家一般所说的自动门、感应门指的就是自动平移门。
自动平移门最常见的形式是自动门机及门内外两侧加雷达,当人走近自动门时,雷达感应到人的存在,给控制器一个开门信号,控制器通过驱动装置将门打开。当人通过门之后,再将门关闭。由于自动平移门在通电后可以实现无人管理,既方便又提高了建筑的档次,于是迅速在国内外建筑市场上得到大范围的普及。
根据安装自动门的环境及要求,考虑选择自动门的配置。
为方便自动门日后的保养维修,可选择不锈钢、铝型材或铝塑板作为门柱、门粱的外饰面;注意如果采用大理石作为外饰面,自动门工程与大理石工程之间必需事先确定相互配合的施工方案,以免出现配合错误导致返工重做的严重后果。门体一般都采用玻璃门,目前常见的有纯玻璃门及有框玻璃门。
选择能够提供完善售后服务的代理商或工程商,这个代理商或工程商有足够的自动门厂家的技术支持作为后盾,这样才能确保我们最终用户的利益。
自动平移门安装和调试的关键是提高精度,即导轨的平直度和水平度,门体的两个吊挂点所形成的直线与导轨的平行度和垂直度,最大限度地减少门体的静态侧摆。在自动门投入使用后,尤其是初期,经常调节门体,修正运行产生的误差。
要严格限制门体重量,不能超过自动门的额定负重。通常在三个月最多一年内要对自动门进行全面的清理和调整。
公共场所的自动平移门因为使用频率非常频繁,而任何自动门的使用频率和使用寿命都有限。例如机场、大型超市和医院外门的人员流量每天可达成千上万人次,或者在特定时间段里集中通过大量人员,在这种情况下,要使用自动门就必须进行综合考虑。例如增加门的数量,加大门扇宽度,增加关门延迟时间等。
设 备 名 称
|
型号
|
数量
|
单价
|
总额
|
备注
|
||
管理电脑
|
|
|
|
|
客户自备
|
||
门禁系统
|
门禁主机
|
感应ID/IC卡门禁一体机
|
|
|
|
|
|
指纹门禁一体机
|
|
|
|
|
|
||
分体式专业门禁控制器
|
|
|
|
|
|
||
门禁管理软件
|
|
|
|
|
|
||
感应ID/IC卡读卡器
|
|
|
|
|
|
||
门禁专用电源
|
|
|
|
|
|
||
自动门专用电插锁
|
|
|
|
|
|
||
自动门专用电插锁支架
|
|
|
|
|
|
||
网控器
|
|
|
|
|
|
||
开门按钮
|
|
|
|
|
|
||
感应卡
|
|
|
|
|
|
||
自动门系统
|
自动门机
|
|
|
|
|
|
|
钢梁
|
|
|
|
|
|
||
钢化玻璃
|
|
|
|
|
|
||
不锈钢
|
|
|
|
|
|
||
门体制作人工费
|
|
|
|
|
|
||
合计
|
|
|
|
|
|
我公司应市场客户的要求对各系统产品解决方案进行分类,但由于编辑网站内容要花费大量的时间,故此解决方案较为笼统,在本网站的第二期网站内容增添中,将对各系统产品解决方案进行详细的分类介绍,敬请关注。
感谢阅览!
总编稿人:万红星
联系电话:13656711511或13336060809
